Mit kühlem Kopf und heißem Herzen

Digitales Cockpit für den Katastrophenfall: Ener­gienetze Mittelrhein realisiert Wiederaufbau der Gasversorgung im zerstörten Ahrtal in Rekord­zeit – das Workforce Management-System der GreenGate AG mit QGIS unterstützte Disposition, Monteure und Verantwortliche

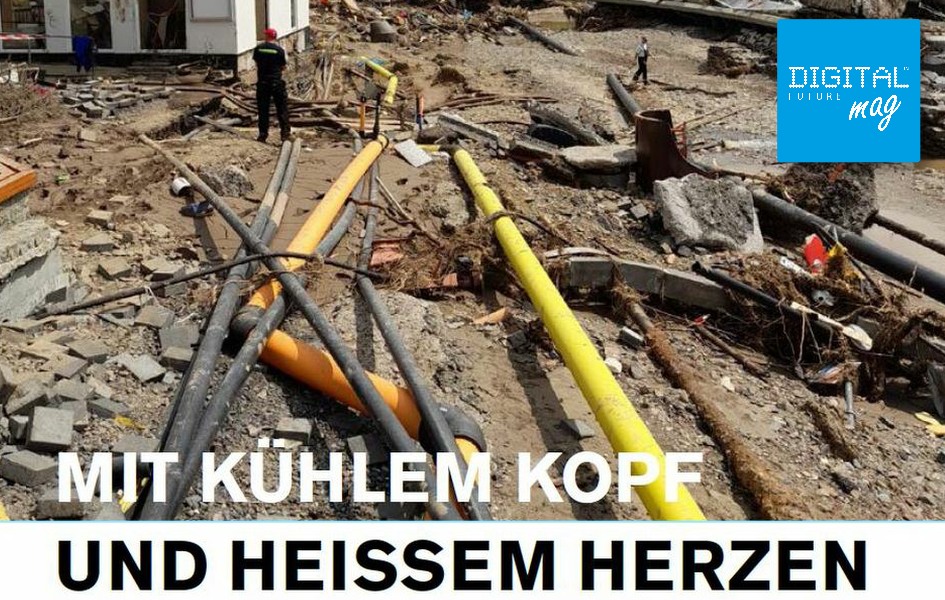

Die Sturzflut im Ahrtal nach extremem Starkregen am 14. und 15. Juli 2021 mit 134 Todesopfern zerstörte auch das Erdgasnetz in weiten Teilen. Nach dem Rückzug der Wassermassen zeigten sich verheerende Schäden am Netz mit u. a. 133 km zerstörten bzw. beschädigten Erdgasleitungen, 14 beschädigten bzw. zerstörten Gasdruckregelstationen, elf zerstörten Ahr-Querungen und Tausenden betroffenen Netzanschlüssen. Schon am Tag nach der Flut war klar, dass der Wiederaufbau ein Wettlauf gegen die Zeit – konkret den Winter 2021/22 – bedeuten würde.


Eine große Aufgabe lag in den Händen der Energieversorgung Mittelrhein (evm). Sie ist das größte Energie- und Dienstleistungsunternehmen aus Rheinland-Pfalz und im Ahrtal mit ihrer Netzgesellschaft, der Energienetze Mittelrhein (enm), für die Gasversorgung zuständig. Die Timeline wurde gehalten: Bis zum Winter waren nahezu alle Verbraucher wieder ans Gasnetz angeschlossen. DIGITAL FUTUREmag sprach mit Martin Friedrich, Teamleiter Workforce-Management in der Abteilung Technische Informationssysteme bei der enm. Er skizziert im Interview die eingeschlagenen Lösungswege und beschreibt die Rolle der IT zur Wiederherstellung der Gasversorgung im besonders stark betroffenen unteren Ahrtal.

DIGITAL FUTUREmag: Aus der Sicht des Netzbetreibers: Was war ein erstes Indiz für das Ausmaß der Katastrophe?

Martin Friedrich: Wasser- und Schlammeinbrüche und das Wegschwemmen ganzer Leitungspassagen durch die Flut sorgten dafür, dass in der Nacht der Katastrophe große Gasverluste im betroffenen Gebiet anfielen. Da man nicht mehr wusste, wo noch kontrolliert und wo unkontrolliert Gas aus der Leitung strömte, wurden die Schieber geschlossen. Mit dem Abschalten fiel der Druck in der Leitung ab, so dass zusätzlich Wasser in die Gasleitungen und teilweise über Heizungsthermen, die unter Wasser standen, auch in Hausanschlüsse eindringen konnte.

DIGITAL FUTUREmag: Was war Ihre Kernaufgabe in den Wochen und Monaten nach dem 15. Juli 2021?

Martin Friedrich: Neben dem Wiederaufbau des Leitungsnetzes lag unser Fokus darauf, die Gasanschlüsse im häuslichen, gewerblichen und industriellen Bereich wieder betriebsfähig zu machen. Das bedeutet Außerbetriebnahme der Anschlüsse, Reparatur oder Umbau und Wiederinbetriebnahme. Wir sind dafür verantwortlich, dass das Gas schnellstmöglich wieder verfügbar ist. Die Heizungsanlage selbst liegt dann im Verantwortungsbereich des Kunden.

DIGITAL FUTUREmag: Was macht man an Tag 1 nach der Flut?

Martin Friedrich: Es wurde Personal aus verschiedenen Standorten geordert. Wir haben zunächst alle Schäden außen – vor allem am Leitungsnetz vor Ort – begutachtet. Schnell ging es schon an die Außerbetriebnahmen in den Häusern. Damit man die Versorgung wieder aufnehmen kann, müssen erst einmal alle Gasanschlüsse geschlossen sein. Wir reden im unteren Ahrtal von über 7.000 Anschlüssen. Man muss jedes Haus begehen, den Hahn verschließen und verplomben, damit man wieder Druck auf die Leitung geben kann, sobald sie wieder betriebsbereit ist.

DIGITAL FUTUREmag: Über 7.000 zu überprüfende Gasanschlüsse im unteren Ahrtal: Nach welchen Parametern erfolgte hier eine Priorisierung?

Martin Friedrich: Bei der Außerbetriebnahme war eine Priorisierung nicht erforderlich. Hier konnten wir die Gebiete nur so bearbeiten, wie der Zugang möglich war. Vieles war ja so zerstört, dass es zunächst keinen Zugang gab. Bei der Wiederinbetriebnahme dagegen haben wir uns am Rohrnetz orientiert, und danach, welcher Bereich mit dem geringsten Aufwand am schnellsten wieder in Betrieb zu nehmen war. Sind Leib und Leben unmittelbar gefährdet, ist eine ordnungsgemäße Dokumentation der Außerbetriebnahmen zweitrangig. Anders jedoch die Situation im unteren Ahrtal nach dem 15. Juli 2021: Die Flut und mit ihr die Lebensgefahr waren weg, die Zerstörung aber ebenso real existent wie eine kaum fassbare Masse an Aufgaben, die schnell, sicher und aufeinander aufbauend bis zum Winter erledigt sein mussten.

DIGITAL FUTUREmag: Wie gingen Sie das an?

Martin Friedrich: Am Anfang haben wir versucht, uns am Planwerk auf Papier zu orientieren: Dort wurde markiert, wo wir waren, um die Außerbetriebnahmen durchzuführen. Diese Vorgehensweise stieß aber dann schnell an die Grenzen, da die Anzahl der Anschlüsse und die Anzahl der eingesetzten Mitarbeiter so groß war, dass man nur schwer den Überblick behalten konnte. Es sind halt sehr viele Aufgaben, die einfach und zeitnah koordiniert werden müssen.

DIGITAL FUTUREmag: Welche Schlüsse haben Sie daraus gezogen – die Uhr hat ja weiter getickt?

Martin Friedrich: Um die Situation schnell in den Griff zu bekommen, haben wir uns für eine wirklich solide Kombination aus Geoinformationssystem und dem Betriebsführungssystem GS-Service entschieden. Das hat sich in vielen Jahren Tagesgeschäft bei Einsatzplanung, Instandhaltung und Dokumentation unserer Instandhaltungs-, Reparatur- und Wartungsarbeiten schon gut bewährt. Auch wenn wir im Alltag oft mit einem Objektbaum arbeiten, hierarchisch strukturiert mit Gemeinde, Straße und Hausnummer, haben wir uns für die Karten-Option entschieden: Wasser kennt keine Straßen und geht einfach dahin, wo es gerade hinwill.

DIGITAL FUTUREmag: Diesen Verschnitt von GIS und Workforce Management hat man sich wie vorzustellen?

Martin Friedrich: Als erstes haben wir über das Flutgebiet eine Clusterung gelegt und den Bereich „Bad Neuenahr – Ahrweiler“ in Gebiete bzw. Sektoren eingeteilt, damit alle wissen, wovon man redet. Visualisiert wurde das Ganze mit QGIS-Karten – damit konnte die Disposition schon sehr gut arbeiten, denn die Karte zeigte die Druckstufen, die einzelnen Objekte und ihren Bearbeitungsstatus genau an. Wir konnten auch die überfluteten Anschlüsse herausfiltern, weil wir über Flächenverschneidung die Hausanschlüsse im Hochwassergebiet einsehen konnten. Gefüttert wurde das GIS mit aktuellen Daten aus GS-Service. Die Disponenten konnten der Darstellung entnehmen, wer wann wo tätig ist.

DIGITAL FUTUREmag: Wie wurden die Monteure mit den richtigen Informationen versorgt?

Martin Friedrich: Durch Synchronisation der Aufträge in der mobilen App auf dem Tablet. Eigenes Personal war bereits ausgestattet, externe Helfer wurden im Zuge einer Schulung zu Beginn ihres Einsatzes ausgestattet. So war es auch möglich, dass alle direkt starten konnten, ohne sich morgens zentral zu treffen. Bei einer Verfügbarkeit von zusätzlichen 70 Tablets, die wir für den Einsatz vorbereitet haben, hatten wir maximal 45 Geräte im Einsatz, also 90 Leute draußen. Die App auf dem Tablet ist GS-Touch, die mobile Lösung unseres Workforce Management-Systems GS-Service. Mit GS-Touch werden Standard-Workflows für Aufgaben, Tätigkeiten und Ereignisse abgedeckt. Die Anwendung bietet neben einer Karte auch einen tagesaktuellen Aufgabenüberblick. Da kann man Mängel erfassen, Bilder machen, und erledigte Aufgaben von unterwegs rückmelden. Synchronisiert werden die Informationen mit der Datenbank laufend oder nach der Schicht.

DIGITAL FUTUREmag: Wie gelangten die Informationen aus dem Feld schnellstmöglich zurück zur Koordination in die Einsatzzentrale? Wie kommunizierten die Disponenten und die Monteure?

Martin Friedrich: Wenn die Monteure draußen neue Aufgaben gebraucht haben, haben sie die Disposition angerufen. Die Disponenten wiederum markierten und filterten über das System, disponierten mit Auswahl des Arbeitspaketes und Eingabe des Namens und speicherten das Ganze. Die Arbeitszuteilung war damit gemacht und erschien auf dem Tablet vor Ort – sowohl bei der Außerbetriebnahme als auch bei der Wiederinbetriebnahme hat sich das absolut bewährt. Um es noch etwas plastischer darzustellen: Die Disponenten weisen die Aufgaben dem Tablet zu, der Monteur erhält eine Nachricht, dass er neue Aufgaben hat, drückt aufs Knöpfchen und synchronisiert damit die Aufgabenliste, die er dann technisch gesehen offline zur Verfügung hat, von Vorteil, wenn kein Netz da ist. Das war in Summe genau das, was wir brauchten.

DIGITAL FUTUREmag: Inwiefern?

Martin Friedrich: Die App war schnell einzurichten und bei Bedarf einfach zu modifizieren. Enthalten waren Arbeitspakete mit kurzen, schlüssigen Checklisten, die das Wichtigste anzeigen und dokumentieren. Vor allem aber landeten die Informationen nachher da, wo wir sie für Disposition und Controlling jeden Tag aufs Neue brauchten: im zentralen Datenpool in GS-Service.

DIGITAL FUTUREmag: Mit kühlem Kopf und heißem Herzen: Sie haben sehr viel Hilfe aus dem ganzen Bundesgebiet erhalten, speziell aber waren Monteure von benachbarten Versorgern schnell zur Stelle, um zu helfen. Haben auch die mit der Workforce App gearbeitet?

Martin Friedrich: Gerade die. Ohne die App hätten wir die Einbindung der Kollegen von außerhalb gar nicht geschafft. Alle haben eine kurze Schulung bekommen und waren schnell in der Lage das System zu bedienen. Wir haben sehr viele Schulungen gemacht, da die Mitarbeiter vor Ort oft wechselten. Mit GS-Touch sind dann alle Aufgaben abgewickelt worden, hier erfolgte auch die Aufgabenquittierung. Klar ist, dass eine vordefinierte Checkliste in der App auch die zu erledigenden Tätigkeiten vor Ort steuert. Das ist so selbstverständlich, dass man es gern vergisst, aber das ist eine entscheidende Hilfestellung beim Support durch Fremdpersonal.

DIGITAL FUTUREmag: Sie haben die einfache Anpassbarkeit der App angesprochen. Warum war die notwendig?

Martin Friedrich: Weil wir nicht schon in der ersten Minute wussten, was wir alles brauchen. Die Situation war ja auch für uns neu. Die Aufgabenlisten in GS-Touch konnten wir selbst sehr einfach und schnell modifizieren. So oder so war der Einstieg in die Arbeiten mit der Außerbetriebnahme dankbar. Das erste Gebiet war überschaubar, weil vieles nicht im Hochwasser lag. Da konnten wir ganze Sektoren zuweisen, die schnell bearbeitet wurden. Hilfreich war hier auch, dass wir die Zuweisung der Aufgaben und Objekte zu den Personen von Anfang an über die Tablets vornahmen. Über eine Identity Card, die eingescannt wurde, konnten die Ergebnisse den Monteuren einfach zugeordnet werden. Bei Problemen konnten wir im Nachhinein auch korrigierend eingreifen, indem wir uns mit den Monteuren von außerhalb auf Basis der Daten im System kurzschließen konnten. Das war perfekt.

DIGITAL FUTUREmag: Ins zentrale Hochwassergebiet schickten Sie nur eigene Monteure?

Martin Friedrich: Unterschiedlich. Teils mussten Regler und Zähler ausgebaut bzw. der Anschluss ganz abgetrennt werden, Grund war Wasser in der Netzanschlussleitung etc. In der App konnten die Monteure dann noch Bemerkungen hinterlegen und das Ganze mit einem Foto dokumentieren. Zeitgleich erfassten wir bei der Außerbetriebnahme auch die Zählerdaten in GS-Touch.

DIGITAL FUTUREmag: Der Wettlauf gegen die Zeit war omnipräsent: Wie konnten Sie die Arbeiten optimieren, um operativ noch effektiver agieren zu können?

Martin Friedrich: Neben der Kartenansicht und der App auf den Tablets waren sicherlich die Dashboards aus GS-Web unsere eigentlichen Joker. GS-Web ist auch eine Mobilanwendung, browserbasiert, von GreenGate. Man geht auf eine Website, loggt sich mit Passwort ein und legt los. In GS-Web konnten wir uns den Status und Fortschritt anzeigen lassen, pro Bereich den Bearbeitungsfortschritt mit Kriterien wie Anzahl Aufgaben, terminiert, offen, abgearbeitet etc. analysieren. Damit konnten wir bei der Planung für die Arbeiten im Feld absolut punkten. Die Monitoringmöglichkeiten mit GS-Web kamen super an, auch weil hier jeder sofort versteht, wo wir stehen, und was gemacht wird. Für einen Versorger sehr optimal. Klar ist auch, dass wir mit diesen Daten eine valide Grundlage für die laufende Information der Bevölkerung hatten. In dem Zusammenhang muss man erwähnen, dass hier bei uns im Hause durchaus registriert wurde, dass Softwareanbieter GreenGate die Mobil-Lizenzen für ein halbes Jahr kostenfrei auf 250 aufstockte.

DIGITAL FUTUREmag: Wie sind Sie die Wiederinbetriebnahme IT-seitig angegangen?

Martin Friedrich: Für die Wiederinbetriebnahme haben wir erneut eine Aufgabendefinition auf den Tablets in GS-Touch erstellt. Die Arbeitsschritte und Dokumentationen orientierten sich den Objekteigenschaften, die wir bei jedem Objekt auf Basis der Erkenntnisse aus der Außerbetriebnahme hinterlegt hatten. Dazu gehörte u. a. die Dokumentation der Entlüftung, ob Zähler/Regler vorhanden sind, ggf. ihr Ausbau, die Wiederverschließung von Anlagen, wenn die dahinter liegende Heizung kaputt war, und die Erfassung von Daten zur Anlage.

DIGITAL FUTUREmag: Wie ist die Wiederinbetriebnahme im Rückblick verlaufen?

Martin Friedrich: Sie war für unseren Bereich einfacher, weil die Leute mit den Werkzeugen, die wir hatten, schon vertraut waren: GS-Web und GS-Touch. Man hat an der Akzeptanz gesehen, dass wir da etwas am Start hatten, was den ganzen Vorgang aktiv unterstützte. Mit Zetteln oder Excel-Listen wäre eine solche Mammut-Aufgabe gar nicht machbar. Hat man hier aktuelle, konsistente Informationen aus dem Betriebsführungssystem zur Hand, ist man schon sehr gut aufgestellt. Über GS-Web hatten wir immer den aktuellen Stand und den Fortschritt der Arbeiten im jeweiligen Gebiet im Blick. Zudem war eine verlässliche Planung und Prognose für die noch kommenden Arbeiten abzuleiten.

DIGITAL FUTUREmag: Inwieweit sind eigentlich Vorschriften in diesem Kontext von Relevanz?

Martin Friedrich: Wir sind bei Vorschriften sehr genau: Der letzte, der an der Anlage war, hat schließlich die Verantwortung. Bei Anlagen, bei denen wir die Inbetriebnahme mit einem Installateur selbst durchführen konnten, wurden die Leitungen auf Gebrauchsfähigkeit geprüft. Im Anschluss müssen Abgasmessungen gemacht werden. Primäres Ziel war natürlich, dass der Kunde es wieder warm hat. Daher auch die Kooperation mit unterstützenden Installateuren aus verschiedenen Innungen, um die Anlage wieder in Betrieb zu nehmen. Da wurde auch in dieser Situation keine Ausnahme gemacht. Abschließend wurde in GS-Touch dann auch eine Abschlussbeurteilung erfasst, um einen Überblick über die Gesamtsituation zu bekommen.

DIGITAL FUTUREmag: Bitte ein kurzes Fazit. Welche Voraussetzungen muss man nach den Erfahrungen aus dem Ahrtal mitbringen, um im Katastrophenfall schnell und präzise agieren zu können?

Martin Friedrich: Erstens sollte man immer auf konsistente Daten achten, also einen aktuellen, digitalen Schatten der Infrastruktur und der Prozesse vorhalten. Zweitens braucht man flexible, auf die Situation anpassbare IT-Systeme. Drittens sind pragmatisch denkende und handelnde Kolleginnen und Kollegen unabdingbar. Die sind am Ende der eigentliche Schlüssel zum Erfolg.

DIGITAL FUTUREmag: Wir sagen einfach Danke für diesen Einblick in Ihre Arbeit.
